เครื่องดัดเย็นคืออะไร?

ในอุตสาหกรรมการต่อเรือและการแปรรูปโลหะสมัยใหม่ เครื่องดัดเย็นซึ่งเป็นอุปกรณ์ขึ้นรูปแกน กำลังค่อยๆ เข้ามาแทนที่วิธีการขึ้นรูปร้อนแบบดั้งเดิม ซึ่งกลายเป็นส่วนสำคัญในการปรับปรุงคุณภาพและประสิทธิภาพการต่อเรือ

1. ความหมายพื้นฐานและการใช้งานของเครื่องดัดเย็น

A เครื่องดัดเย็น เป็นอุปกรณ์ที่มีความแม่นยำสูงที่ใช้เทคโนโลยีการขึ้นรูปเย็นเพื่อแปรรูปแผ่นโลหะ (เช่น แผ่นเหล็กทางทะเล) ให้เป็นพื้นผิวทางเรขาคณิตที่ซับซ้อนต่างๆ ที่อุณหภูมิห้อง

เป็นอุปกรณ์หลักในการขึ้นรูปพื้นผิวโค้งของตัวเรือ สามารถรองรับแผ่นเหล็กสำหรับเดินทะเลที่มีความหนาระหว่าง 6 ถึง 50 มิลลิเมตร ไม่ว่าจะเป็นเรือยอทช์ขนาดเล็กที่ละเอียดอ่อนหรือเรือบรรทุกน้ำมันขนาดยักษ์ที่งดงาม เครื่องดัดเย็นสามารถดัดแผ่นเหล็กหนาให้โค้งตามที่ต้องการได้อย่างแม่นยำ ตอบสนองสถานการณ์การใช้งานที่หลากหลาย

2. หลักการทำงานของเครื่องดัดเย็น: จากความยืดหยุ่นไปจนถึงความเป็นพลาสติก

ตรรกะการทำงานหลักของเครื่องดัดเย็นอยู่ที่การควบคุมคุณสมบัติทางกายภาพของวัสดุโลหะอย่างแม่นยำ ลักษณะโครงสร้างโดยทั่วไปมีดังนี้:

การจัดเรียงลูกกลิ้ง:

โดยทั่วไปแล้ว จะใช้การจัดเรียงลูกกลิ้งสามหรือสี่ลูกกลิ้งอย่างสมมาตร

กระบวนการขึ้นรูป:

อุปกรณ์นี้ใช้แรงกดแบบก้าวหน้ากับแผ่นเหล็กผ่านลูกกลิ้ง ในระยะเริ่มแรกของการประมวลผล โลหะจะผ่านการเสียรูปแบบยืดหยุ่นก่อน เมื่อความดันเพิ่มขึ้น โลหะจะเข้าสู่สภาวะการเปลี่ยนรูปพลาสติก ซึ่งจะเปลี่ยนรูปร่างอย่างถาวร

การเชื่อมโยงแบบหลายแกน:

สำหรับแผ่นไฮเปอร์โบลอยด์ที่ซับซ้อน (พื้นผิวโค้งสามมิติ) ขั้นสูง เครื่องดัดเย็น สามารถควบคุมการเชื่อมโยงแบบหลายแกนได้ ทำให้มั่นใจได้ว่าความโค้งงอในทุกมิติจะอยู่ในแนวเดียวกันอย่างสมบูรณ์แบบ

3. การควบคุมอัจฉริยะและการตรวจสอบที่แม่นยำ

เครื่องดัดเย็นสมัยใหม่ไม่ใช่เครื่องอัดเชิงกลธรรมดาอีกต่อไป แต่เป็นเครื่องมือที่มีความแม่นยำซึ่งรวมเอาเทคโนโลยีการควบคุมเชิงตัวเลขของ CNC:

เซอร์โวไดรฟ์และการควบคุม PLC:

อุปกรณ์ขับเคลื่อนด้วยเซอร์โวมอเตอร์ประสิทธิภาพสูง และความดันและความเร็วป้อนของลูกกลิ้งแต่ละตัวได้รับการปรับอย่างแม่นยำผ่านระบบ PLC (Programmable Logic Controller)

ข้อเสนอแนะแบบเรียลไทม์และการชดเชย Springback:

โลหะจะทำให้เกิด "สปริงแบ็ค" ในปริมาณหนึ่งหลังจากการดัดงอ ระบบตอบรับแบบเรียลไทม์ของ เครื่องดัดเย็น ตรวจสอบการเสียรูปของแผ่นโลหะและคำนวณและชดเชยการสปริงกลับโดยอัตโนมัติ เพื่อให้มั่นใจว่าขนาดสุดท้ายจะตรงกับโมเดลการออกแบบอย่างสมบูรณ์แบบ

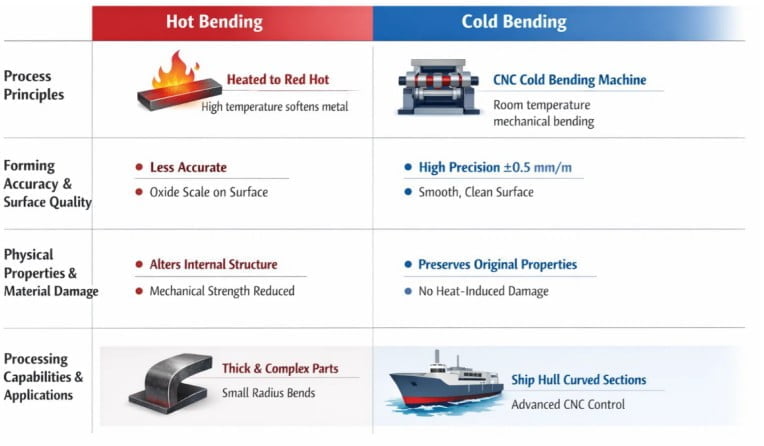

การดัดร้อนและการดัดเย็นแตกต่างกันอย่างไร?

ในการแปรรูปโลหะและการต่อเรือ การดัดแผ่นเหล็กแข็งให้เป็นรูปทรงที่เหมาะสมถือเป็นเทคโนโลยีหลัก การดัดร้อนและการดัดเย็นเป็นกระบวนการที่แตกต่างกันสองอย่างอย่างชัดเจน

1. ความแตกต่างในหลักการกระบวนการ

การดัดงอร้อน:

ใช้การให้ความร้อนที่อุณหภูมิสูง (โดยปกติจะอยู่ในสถานะร้อนแดง) เพื่อทำให้โลหะอ่อนตัวลง ลดความแข็งแรงของผลผลิต จึงทำให้เกิดการเปลี่ยนรูปพลาสติกภายใต้แรงภายนอกที่ค่อนข้างเล็ก

การดัดงอเย็น:

ที่อุณหภูมิห้อง ให้ใช้อุปกรณ์ เช่น เครื่องดัดเย็น เพื่อบังคับการเปลี่ยนรูปผ่านแรงดันเชิงกล ยกตัวอย่างเครื่องดัดเย็น CNC ขั้นสูง โดยจะใช้แรงกดแบบก้าวหน้ากับแผ่นเหล็กโดยใช้ลูกกลิ้งที่จัดเรียงอย่างสมมาตรสามหรือสี่ลูกกลิ้ง ส่งผลให้เปลี่ยนจากการเสียรูปแบบยืดหยุ่นเป็นการเสียรูปแบบพลาสติก

2. ความแม่นยำในการขึ้นรูปและคุณภาพพื้นผิว

ในอุตสาหกรรมที่มีความต้องการความแม่นยำสูงมาก (เช่น การบินและอวกาศและการต่อเรือที่มีความแม่นยำ) เครื่องดัดเย็นมีข้อได้เปรียบทางเทคโนโลยีที่สำคัญ:

ความแม่นยำเชิงเส้น:

เนื่องจากความไม่แน่นอนของการขยายตัวและการหดตัวเนื่องจากความร้อนในระหว่างการดัดงอด้วยความร้อน การหดตัวจึงมักเกิดขึ้นหลังจากการเย็นตัวลง ในทางตรงกันข้าม ความแม่นยำเชิงเส้นของการดัดงอเย็นสามารถปรับปรุงได้สามเท่า ความแม่นยำในการขึ้นรูปของเครื่องดัดเย็น CNC สมัยใหม่สามารถเข้าถึง ±0.5 มม./ม.

คุณภาพพื้นผิว:

การทำงานที่ร้อนทำให้เกิดตะกรันออกไซด์หรือความเสียหายจากไฟไหม้บนพื้นผิวโลหะได้ง่าย การดัดด้วยความเย็นสามารถทำให้ได้คุณภาพพื้นผิวแผ่นเหล็กเกรด Sa2.5 สร้างสภาพพื้นผิวที่เหมาะสำหรับการเชื่อมอัตโนมัติในภายหลัง

3. คุณสมบัติทางกายภาพและความเสียหายของวัสดุ

นี่เป็นหนึ่งในความแตกต่างพื้นฐานที่สุดระหว่างคนทั้งสอง เครื่องดัดเย็นช่วยให้มั่นใจได้ว่าคุณสมบัติของวัสดุจะไม่ได้รับผลกระทบจากความร้อนระหว่างการประมวลผล

การดัดร้อน:

อุณหภูมิสูงสามารถเปลี่ยนโครงสร้างภายในของเหล็กและยังทำให้องค์ประกอบโลหะผสมบางอย่างล้มเหลว ซึ่งส่งผลต่อความแข็งแรงเชิงกลของแผ่นเหล็ก

การดัดเย็น:

การทำงานที่อุณหภูมิห้อง ช่วยรักษาคุณสมบัติเชิงกลเริ่มต้นของวัตถุดิบ เช่น แผ่นเหล็กสำหรับใช้งานในทะเลได้อย่างสมบูรณ์ เครื่องดัดเย็นสามารถชดเชยการสปริงกลับของโลหะได้โดยอัตโนมัติผ่านระบบป้อนกลับแบบเรียลไทม์ เพื่อให้มั่นใจว่าขนาดสุดท้ายตรงกับแบบการออกแบบอย่างแม่นยำ

4. ความสามารถในการประมวลผลและสถานการณ์การใช้งาน

แม้ว่าเครื่องดัดเย็นจะมีความแม่นยำเป็นเลิศ แต่ทั้งสองประเภทก็มีขอบเขตการใช้งานเฉพาะ:

การดัดร้อน:

โดยทั่วไปใช้สำหรับชิ้นส่วนพิเศษที่มีความหนามาก รัศมีเล็กมาก หรือรูปร่างที่ซับซ้อนมาก เนื่องจากอุณหภูมิสูงจะช่วยลดความต้านทานการเสียรูปได้อย่างมาก

การดัดเย็น:

ปัจจุบันเป็นแกนนำในการขึ้นรูปพื้นผิวตัวเรือ สามารถรองรับแผ่นเหล็กสำหรับงานเดินเรือที่มีความหนาตั้งแต่ 6 ถึง 50 มม. สำหรับเพลตไฮเปอร์โบลอยด์แบบพิเศษ เครื่องดัดเย็นประสิทธิภาพสูงสามารถควบคุมการเชื่อมโยงแบบหลายแกน จัดการกับความท้าทายของพื้นผิวโค้งสามมิติได้อย่างง่ายดาย

การดัดงอสามประเภทคืออะไร?

ในด้านการแปรรูปโลหะ การต่อเรือ และการผลิตภาชนะรับความดัน การดัดเป็นวิธีพื้นฐานและสำคัญที่สุดในการเปลี่ยนรูปร่างของวัสดุ ขึ้นอยู่กับความแตกต่างของอุณหภูมิในการประมวลผล คุณลักษณะทางกล และการทำงานของอุปกรณ์ โดยทั่วไปอุตสาหกรรมจะจำแนกการดัดงอออกเป็นสามประเภทหลัก

1. การดัดเย็น (การขึ้นรูปอุณหภูมิห้อง)

การดัดเย็นหมายถึงกระบวนการดัดงอที่ดำเนินการต่ำกว่าอุณหภูมิการตกผลึกใหม่ของวัสดุโลหะ (โดยปกติคืออุณหภูมิห้อง) ปัจจุบันเป็นเทคโนโลยีที่ใช้กันอย่างแพร่หลายและมีความแม่นยำสูงสุดในอุตสาหกรรมการต่อเรือ

อุปกรณ์หลัก:

โดยพื้นฐานแล้วใช้ a เครื่องดัดเย็น . อุปกรณ์นี้ใช้การจัดเรียงลูกกลิ้งสามหรือสี่ลูกกลิ้งอย่างสมมาตร ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์ เพื่อใช้แรงกดแบบก้าวหน้ากับแผ่นโลหะ

ข้อดีทางเทคนิค:

การรักษาคุณสมบัติของวัสดุ: วัสดุไม่ได้รับผลกระทบจากความร้อนระหว่างการแปรรูป จึงช่วยรักษาความแข็งแรงเชิงกลเริ่มต้นของเหล็กได้อย่างเต็มที่

ความแม่นยำสูง: ด้วยระบบ CNC (PLC) ความแม่นยำในการขึ้นรูปสามารถเข้าถึง ±0.5 มม./ม. ซึ่งสูงกว่ากระบวนการแบบเดิมถึงสามเท่า

คุณภาพพื้นผิว: เนื่องจากไม่มีสเกลออกไซด์ คุณภาพพื้นผิวจึงสามารถถึงเกรด Sa2.5 ได้ จึงเป็นเงื่อนไขที่เหมาะสำหรับการเชื่อมในภายหลัง

2. การดัดร้อน (การขึ้นรูปด้วยอุณหภูมิสูง)

การดัดร้อนคือการดัดโลหะโดยให้ความร้อนจนสูงกว่าอุณหภูมิการตกผลึกใหม่ (โดยทั่วไปจะอยู่ระหว่าง 800°C ถึง 1,000°C)

ลักษณะกระบวนการ:

เมื่ออุณหภูมิเพิ่มขึ้น ความแข็งแรงของผลผลิตของโลหะจะลดลงอย่างมาก ในขณะที่ความเป็นพลาสติกเพิ่มขึ้น ช่วยให้สามารถจับแผ่นเหล็กหนาพิเศษหรือโค้งงอได้โดยมีรัศมีความโค้งน้อยมาก

ข้อจำกัด:

โซนที่ได้รับผลกระทบจากความร้อน: อุณหภูมิสูงสามารถเปลี่ยนโครงสร้างทางโลหะวิทยาภายในของโลหะ ส่งผลให้ประสิทธิภาพการทำงานผันผวน

ความยากในการควบคุมความแม่นยำ: การหดตัวของการเสียรูประหว่างการทำความเย็นเป็นเรื่องยากที่จะคาดการณ์ได้อย่างแม่นยำ

ผลกระทบต่อสิ่งแวดล้อม: ใช้พลังงานสูงและเกิดตะกรันออกไซด์ ซึ่งต้องใช้กระบวนการบดที่ตามมาอย่างกว้างขวาง

3. การดัดพลาสติกและการขึ้นรูปที่ซับซ้อน (การดัดข้อต่อแบบหลายแกน)

ประเภทนี้ส่วนใหญ่หมายถึงวิธีการขึ้นรูปพิเศษสำหรับแผ่นไฮเปอร์โบลอยด์หรือพื้นผิวสามมิติที่ซับซ้อน มักเป็นการดัดเย็นเวอร์ชันขั้นสูง

ลักษณะกระบวนการ:

อุปกรณ์ใช้การควบคุมการเชื่อมโยงแบบหลายแกนเพื่อทำให้แผ่นโลหะโค้งงอไม่เพียงแต่ตามยาว แต่ยังด้านข้างหรือในมิติอื่น ๆ

การตรวจสอบแบบเรียลไทม์:

กระบวนการนี้อาศัยระบบตอบรับแบบเรียลไทม์ เนื่องจากการเด้งกลับแบบยืดหยุ่นของโลหะ ระบบจึงต้องตรวจสอบการเสียรูปแบบเรียลไทม์และชดเชยโดยอัตโนมัติเพื่อให้แน่ใจว่าขนาดสุดท้ายตรงกับโมเดลการออกแบบอย่างสมบูรณ์แบบ

สถานการณ์การใช้งาน:

ใช้กันอย่างแพร่หลายในการประมวลผลตัวเรือที่มีความแม่นยำสูง ถังเก็บทรงกลม และผนังด้านนอกที่เพรียวบางของอาคารสมัยใหม่

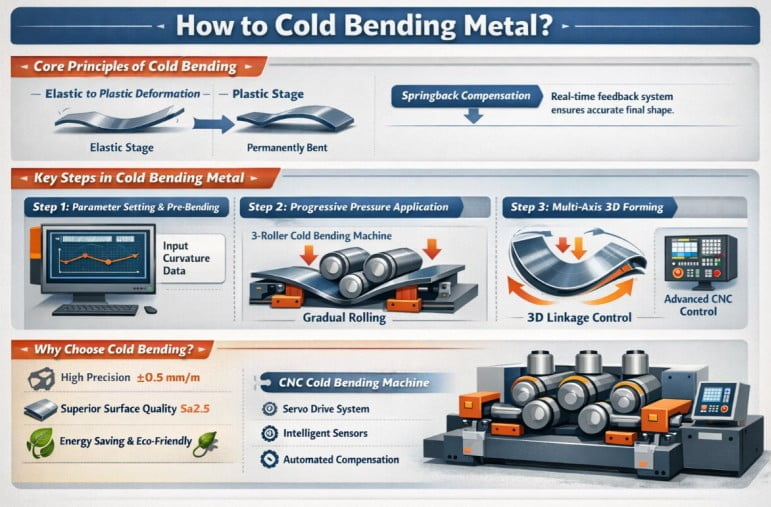

วิธีการดัดโลหะด้วยความเย็น?

ในการผลิตทางอุตสาหกรรมสมัยใหม่ โลหะดัดเย็นได้กลายเป็นเทคโนโลยีหลักในการขึ้นรูปที่มีความแม่นยำสูง แตกต่างจากการทำงานร้อนแบบดั้งเดิม การดัดด้วยความเย็นสามารถสร้างรูปร่างแผ่นเหล็กที่แข็งแกร่งให้เป็นรูปทรงเรขาคณิตที่ซับซ้อนได้โดยไม่ต้องเปลี่ยนคุณสมบัติทางกายภาพ

1. หลักการสำคัญของการดัดเย็น

แกนกลางของโลหะดัดเย็นนั้นอยู่ที่การใช้แรงเชิงกลเพื่อดันวัสดุให้เกินกำลังครากของมัน โดยทั่วไปกระบวนการนี้จะดำเนินการที่อุณหภูมิห้อง โดยออกแรงกดบนแผ่นโลหะ (เช่น แผ่นเหล็กสำหรับเดินเรือที่มีความหนา 6 ถึง 50 มม.) โดยใช้ลูกกลิ้งของเครื่องดัดเย็น

จากยางยืดสู่พลาสติก:

โลหะจะผ่านการเสียรูปแบบยืดหยุ่นในขั้นแรก และจะกลับสู่รูปร่างเดิมหลังจากที่แรงภายนอกถูกขจัดออกไป เมื่อความดันเพิ่มขึ้นอย่างต่อเนื่อง โลหะจะเข้าสู่สภาวะการเปลี่ยนรูปแบบพลาสติก ดังนั้นจึงได้รูปทรงโค้งงออย่างถาวร

การชดเชยสปริงแบ็ค:

หลังจากการดัดงอ โลหะจะดีดกลับได้ในระดับหนึ่งเนื่องจากมีโมดูลัสยืดหยุ่นอยู่ เครื่องดัดเย็น CNC ที่ทันสมัย ​​สามารถตรวจสอบการเสียรูปและชดเชยการสปริงกลับได้โดยอัตโนมัติ ผ่านระบบป้อนกลับแบบเรียลไทม์ เพื่อให้มั่นใจถึงขนาดขั้นสุดท้ายที่แม่นยำ

2. ขั้นตอนสำคัญในการดัดโลหะด้วยความเย็น

ขั้นตอนที่หนึ่ง: การตั้งค่าพารามิเตอร์และการดัดเบื้องต้น

ป้อนพารามิเตอร์ความโค้งจากแบบการออกแบบผ่านระบบควบคุม PLC สำหรับการประมวลผลแผ่นหนา การดัดงอล่วงหน้าที่ส่วนปลายถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าความโค้งโดยรวมโดยรวมจะคงอยู่ ซึ่งช่วยลดการเกิดจุดบอดได้อย่างมีประสิทธิภาพ

ขั้นตอนที่สอง: การใช้แรงดันแบบก้าวหน้า

เครื่องดัดเย็นใช้การจัดเรียงลูกกลิ้งสามหรือสี่ลูกกลิ้งอย่างสมมาตร ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ลูกกลิ้งจะค่อยๆ กดลงเพื่อป้อนแผ่นโลหะ แรงดันที่เพิ่มขึ้นนี้ป้องกันการแตกร้าวภายในโลหะ โดยรักษาคุณสมบัติของวัสดุจากผลกระทบของความร้อน

ขั้นตอนที่สาม: การเชื่อมโยงแบบหลายแกนและการขึ้นรูป 3 มิติ

สำหรับแผ่นไฮเปอร์โบลอยด์ที่ซับซ้อน อุปกรณ์จะเปิดใช้งานโหมดควบคุมการเชื่อมโยงแบบหลายแกน ด้วยการปรับตำแหน่งสัมพัทธ์และมุมเอียงของลูกกลิ้งแต่ละอันอย่างแม่นยำ แผ่นเหล็กจะโค้งงอพร้อมกันทั้งในทิศทางตามยาวและตามขวาง ทำให้ได้ความแม่นยำในการขึ้นรูปที่ ±0.5 มม./ม.

3. ข้อดีของการดัดด้วยความเย็น: ทำไมต้องเลือกการดัดด้วยความเย็น

เมื่อเปรียบเทียบกับการดัดร้อน โลหะดัดเย็นมีข้อได้เปรียบที่สำคัญในการต่อเรือ การก่อสร้างสะพาน และโครงสร้างเหล็กในอาคาร:

ประสิทธิภาพความแม่นยำสูง: การดัดงอด้วยความเย็นสามารถปรับปรุงความแม่นยำของเส้นได้สามเท่า ทำให้เป็นโซลูชั่นหลักสำหรับการสร้างพื้นผิวตัวเรือคุณภาพสูง

คุณภาพพื้นผิวที่เหนือกว่า: พื้นผิวที่ผ่านการแปรรูปปราศจากสเกลออกไซด์ ทำให้ได้เกรดคุณภาพที่ Sa2.5 ทำให้เกิดสภาวะที่สมบูรณ์แบบสำหรับกระบวนการเชื่อมอัตโนมัติในภายหลัง

การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม: ไม่จำเป็นต้องใช้อุปกรณ์ทำความร้อนที่ใช้พลังงานสูง การประมวลผลสะอาดและมีประสิทธิภาพ

4. อุปกรณ์หลัก: บทบาทของเครื่องดัดเย็น CNC

หัวใจสำคัญของการดัดเย็นที่สมบูรณ์แบบนั้นอยู่ที่ประสิทธิภาพของอุปกรณ์ ซีเอ็นซีคุณภาพสูง เครื่องดัดเย็น รวม:

ระบบขับเคลื่อนเซอร์โว: ให้แรงบิดที่นุ่มนวลและทรงพลัง

เซ็นเซอร์อัจฉริยะ: ตรวจสอบการเบี่ยงเบนความหนาของแผ่นและการเปลี่ยนแปลงความแข็งแบบเรียลไทม์

ซอฟต์แวร์ชดเชยอัตโนมัติ: รับประกันความสม่ำเสมอในการประมวลผลตั้งแต่ส่วนประกอบเรือยอชท์ขนาดเล็กไปจนถึงแผ่นเรือบรรทุกน้ำมันขนาดใหญ่

การดัดโลหะด้วยความเย็นเป็นกระบวนการที่มีความแม่นยำซึ่งผสมผสานกลไกของวัสดุและเทคโนโลยี CNC ด้วยการเลือกเครื่องดัดเย็นที่เหมาะสมและใช้ขั้นตอนการประมวลผลทางวิทยาศาสตร์ บริษัทต่างๆ จึงสามารถปรับปรุงความแม่นยำในการขึ้นรูปและคุณภาพพื้นผิวของผลิตภัณฑ์ได้อย่างมาก ขณะเดียวกันก็รับประกันประสิทธิภาพของวัสดุ

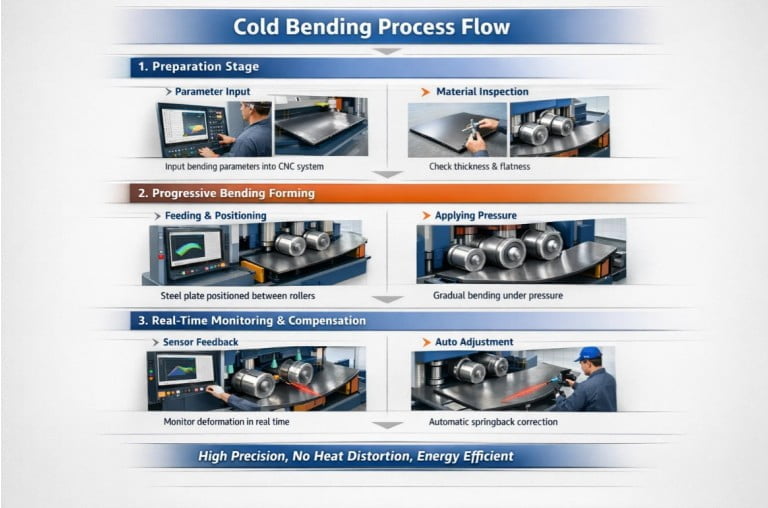

กระบวนการไหลของการดัดเย็นคืออะไร?

ในการผลิตสมัยใหม่ เครื่องดัดเย็นได้กลายเป็นอุปกรณ์หลักในการต่อเรือ การก่อสร้างโครงสร้างเหล็ก และสาขาอื่นๆ เมื่อเปรียบเทียบกับกระบวนการแบบดั้งเดิม การดัดด้วยความเย็นซึ่งมีความแม่นยำสูงและการปกป้องคุณสมบัติของวัสดุ ได้กลายเป็นวิธีการที่นิยมใช้ในการแปรรูปแผ่นเหล็กสำหรับงานเดินทะเลที่มีความหนา 6 ถึง 50 มม.

1. ขั้นตอนการเตรียมการ: การป้อนพารามิเตอร์และการตรวจสอบวัสดุ

ขั้นตอนแรกของการดัดเย็นเริ่มต้นด้วยการแปลงเป็นดิจิทัล ผู้ปฏิบัติงานจำเป็นต้องป้อนพารามิเตอร์ความโค้งลงในระบบควบคุม PLC ของเครื่องดัดเย็น CNC ตามแบบการออกแบบ

การตรวจสอบวัสดุ:

การตรวจสอบความหนา ความแข็งแรงของผลผลิต และความเรียบเริ่มต้นของแผ่นเหล็ก

การจำลองกระบวนการ:

ระบบ CNC ขั้นสูงจำลองกระบวนการดัดงอล่วงหน้า โดยคำนวณการเปลี่ยนรูปยืดหยุ่นของโลหะและค่าการสปริงกลับที่คาดหวัง วางรากฐานสำหรับการประมวลผลที่แม่นยำ

2. ขั้นตอนหลัก: การขึ้นรูปแบบก้าวหน้า

นี่คือขั้นตอนหลักของกระบวนการดัดแบบเย็น ซึ่งส่วนใหญ่ทำได้โดยการอัดขึ้นรูปทางกายภาพของเครื่องดัดแบบเย็น

การให้อาหารและการวางตำแหน่ง:

แผ่นเหล็กถูกป้อนระหว่างลูกกลิ้งของอุปกรณ์ โดยทั่วไปอุปกรณ์นี้จะใช้การจัดเรียงลูกกลิ้งสามหรือสี่ลูกกลิ้งอย่างสมมาตรเพื่อให้แน่ใจว่ามีความเค้นสม่ำเสมอ

การใช้แรงกด:

ลูกกลิ้งทำงานขับเคลื่อนด้วยเซอร์โวมอเตอร์เลื่อนลงด้านล่าง ทำให้เกิดแรงกดบนแผ่นเหล็กอย่างต่อเนื่อง วัสดุโลหะจะค่อยๆ เปลี่ยนจากสถานะยืดหยุ่นไปเป็นสถานะการเปลี่ยนรูปพลาสติก

การควบคุมการเชื่อมโยงแบบหลายแกน:

สำหรับแผ่นไฮเปอร์โบลอยด์ที่ซับซ้อน อุปกรณ์จะใช้การเชื่อมต่อแบบหลายแกนเพื่อปรับมุมเอียงของลูกกลิ้งและความเร็วป้อนอย่างแม่นยำ ช่วยให้แผ่นเหล็กสร้างความโค้งของเป้าหมายในพื้นที่สามมิติ

3. การตรวจสอบแบบเรียลไทม์และการชดเชยอัตโนมัติ:

ในระหว่างกระบวนการดัดงอ ระบบตอบรับแบบเรียลไทม์จะตรวจสอบการเสียรูปของแผ่นตลอด เนื่องจากลักษณะการสปริงกลับตามธรรมชาติของโลหะ ระบบจะปรับแรงกดของลูกกลิ้งแต่ละตัวโดยอัตโนมัติตามข้อมูลเซ็นเซอร์สำหรับการชดเชยการสปริงกลับ

การปรับอัจฉริยะนี้ช่วยให้มั่นใจได้ถึงความแม่นยำในการขึ้นรูปขั้นสุดท้ายที่ ±0.5 มม./ม. ทำให้มั่นใจได้ว่าขนาดของชิ้นส่วนจะตรงกับการออกแบบอย่างสมบูรณ์แบบ

4. การรักษาพื้นผิวและการตรวจสอบคุณภาพ

ข้อได้เปรียบที่สำคัญของการดัดด้วยความเย็นคือวัสดุไม่ได้รับผลกระทบจากความร้อน จึงป้องกันการเกิดตะกรันออกไซด์หรือการเสียรูปจากความร้อน

คุณภาพพื้นผิว:

แผ่นเหล็กที่ผ่านกรรมวิธีด้วยเครื่องดัดเย็นมักจะได้คุณภาพพื้นผิวเกรด Sa2.5

การตรวจสอบความแม่นยำ:

ตรวจสอบความโค้งโดยใช้แม่แบบหรือเครื่องสแกนเลเซอร์เพื่อให้แน่ใจว่ามีสภาวะที่เหมาะสมสำหรับการเชื่อมอัตโนมัติในภายหลัง

ข้อได้เปรียบที่สำคัญของกระบวนการดัดเย็น:

ความเป็นเชิงเส้นสูง: เมื่อเปรียบเทียบกับการดัดแบบร้อนแบบดั้งเดิม การดัดแบบเย็นสามารถปรับปรุงความแม่นยำของความเป็นเชิงเส้นได้สามเท่า

การรักษาคุณสมบัติทางกล: เนื่องจากการเสียรูปของพลาสติกเกิดขึ้นที่อุณหภูมิห้อง โครงสร้างภายในของแผ่นเหล็กจึงยังคงมีเสถียรภาพ และความแข็งแรงไม่ลดลง

ประสิทธิภาพสูงและการประหยัดพลังงาน: การขจัดความจำเป็นในการใช้อุปกรณ์ที่ใช้พลังงานสูง เช่น เตาให้ความร้อน ช่วยลดต้นทุนการผลิตได้อย่างมาก

ตั้งแต่อินพุตดิจิทัลไปจนถึงการสร้างการเชื่อมโยงแบบหลายแกนและการชดเชยการสปริงกลับที่แม่นยำ กระบวนการของเครื่องดัดเย็นได้รวบรวมความฉลาดและมาตรฐานของการแปรรูปโลหะสมัยใหม่ เทคโนโลยีนี้ไม่เพียงแต่ปรับปรุงคุณภาพการผลิตของทุกสิ่งตั้งแต่เรือยอทช์ขนาดเล็กไปจนถึงเรือบรรทุกน้ำมันขนาดใหญ่ แต่ยังส่งเสริมการเปลี่ยนแปลงสีเขียวของอุตสาหกรรมหนักอีกด้วย
